Теплотехнический расчет ограждающей конструкции.

Сегодня мы проведем теплотехнический расчет ограждающих конструкций стен из различных строительных материалов.

Прочитать эту статью на украинском языке можно по ссылке. «Теплотехнічний розрахунок огороджувальної конструкції.

В прошлой статье мы обсудили главные правила грамотного утепления дома. Также обсудили, что такое термическое или тепловое сопротивление стены. Показали важность такого фактора, как точка росы. Больше информации Вы можете получить, перейдя на эту стать по ссылк. «Как правильно утеплить свой дом.»

Как правильно подобрать толщину утеплителя.

Следует заметить, чтобы правильно подобрать толщину утеплителя, нужно учитывать термическое сопротивление всех слоев конструктива стены. Это сама стена и слой утеплителя. Показатель теплового сопротивления должен соответствовать нормативу. Для Харьковского региона это не менее R=3,3 м2 . К/Вт, согласно ДБН В.2.6-31:2016 «Теплова ізоляція будівель»

Как вычислить показатель теплового сопротивления материала.

Самостоятельно вычислить показатель термического или теплового сопротивления (R) можно. Для этого нужно разделить значение толщины стены на коэффициент теплопроводности (λ ) самого материала. Если Вы хотите получить больше информации о термическом сопротивлении материалов, ознакомьтесь с статьей на нашем сайте по ссылке.  «Що таке термічний чи тепловий опір матеріалів? І як це відбивається на вашому бюджеті?»

Понятия «дышащие стены»

Прежде чем мы перейдем к самим теплотехническим расчетам, следует упомянуть одно популярное заблуждение. Часто можно слышать, что при утеплении пенополистиролом стен, они перестают «дышать» И это приводит к сырости и дискомфорту в доме. Нужно сказать, что самого понятия «дышащих стен» в строительстве не существует. Не следует путать дышащие стены и паропроницаемость материалов. На эту тему на нашем сайте есть статья, в которой мы подробно обсудили, какие стены в доме дышат. Получить эту информацию Вы можете по ссылке.  «В каком доме стены дышат?»

Нужно понимать, что образование плесени и грибка – это результат отсутствия грамотной вентиляции в доме. Больше информации о том, как организовать вентиляцию в энергосберегающем доме, Вы найдете в рубрике на нашем сайте по ссылке.  «Вентиляція в енергоефективному будинку»

Для своих исследований мы взяли ряд широко применимых строительных материалов.

1. Это белый силикатный полнотелый кирпич, толщина кладки два кирпича 500 мм.
2. Керамичний блок Теплокерам 2,12 НФ М125 толщина кладки полтора кирпича 370 мм.
3. Газобетон D500 толщина кладки 400 мм.
4. СИП панель 170 мм., производства нашей компании.

Отправными точками мы взяли температуру на улице -10 грд, а внутри помещения +20 грд.

Белый полнотелый кирпич.

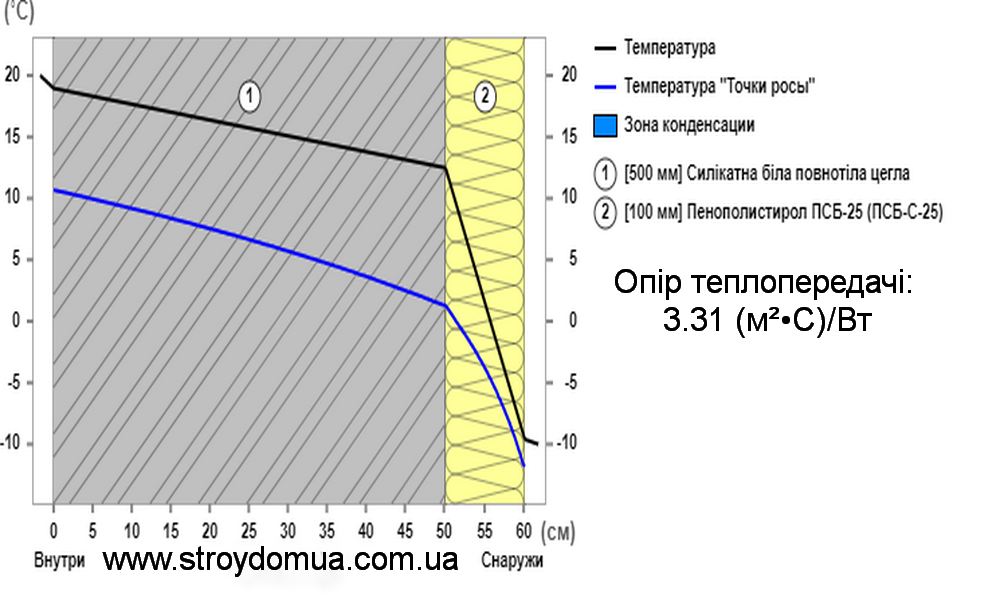

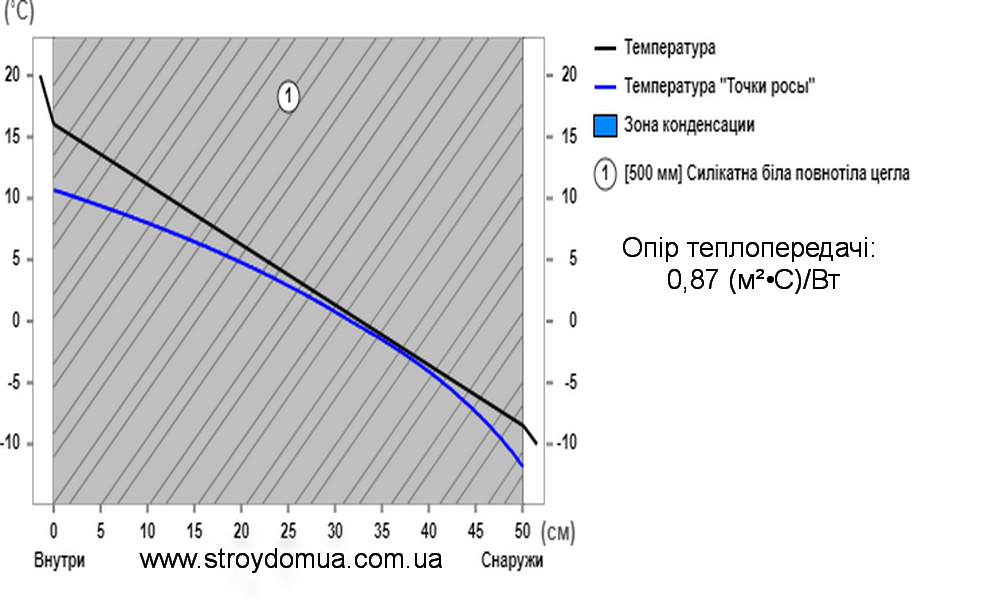

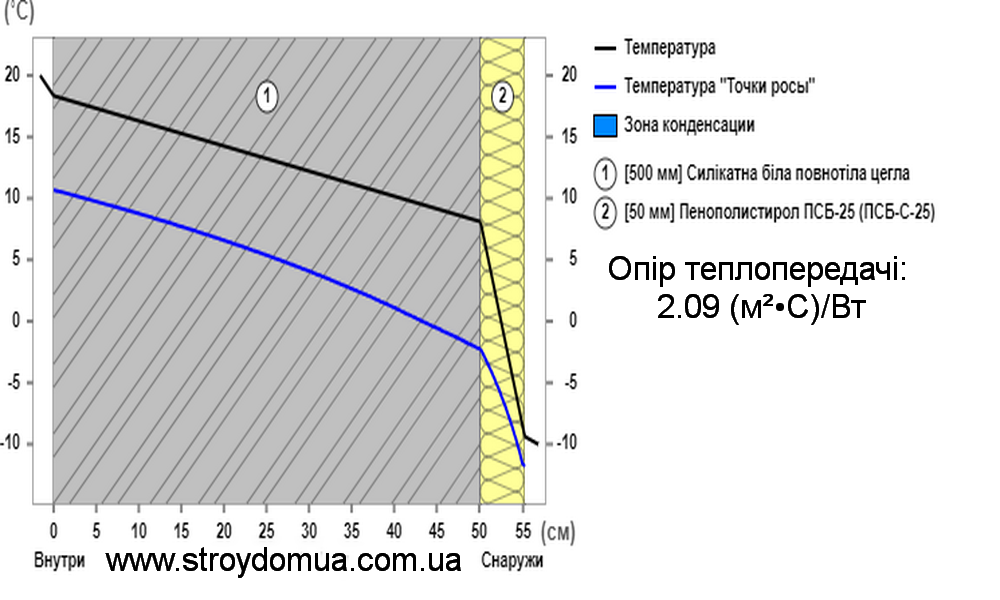

Теплотехнический расчет стены из белого полнотелого кирпича показал следующее.  Толщина стены 500 мм. в два кирпича почти в четыре раза холодней минимальной нормы. Утепление 100 мм. пенополистирола делает такую стену к соответствию показателям минимальной нормы термического сопротивления наружной стены. Наш расчет показывает, что проблем с увлажнением и точкой росы нет.

Керамический блок «Теплокерам 2,12 НФ М125»

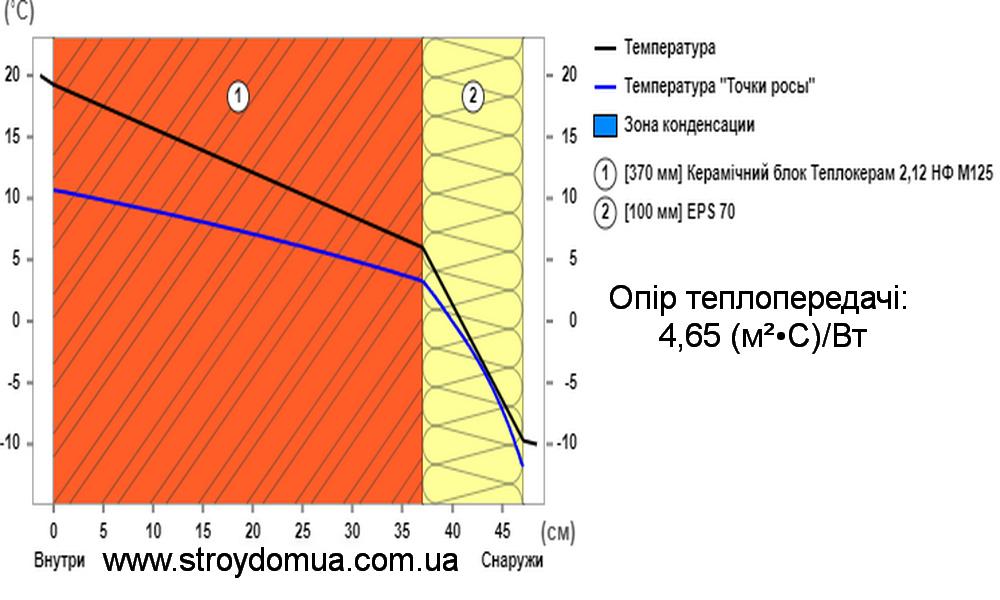

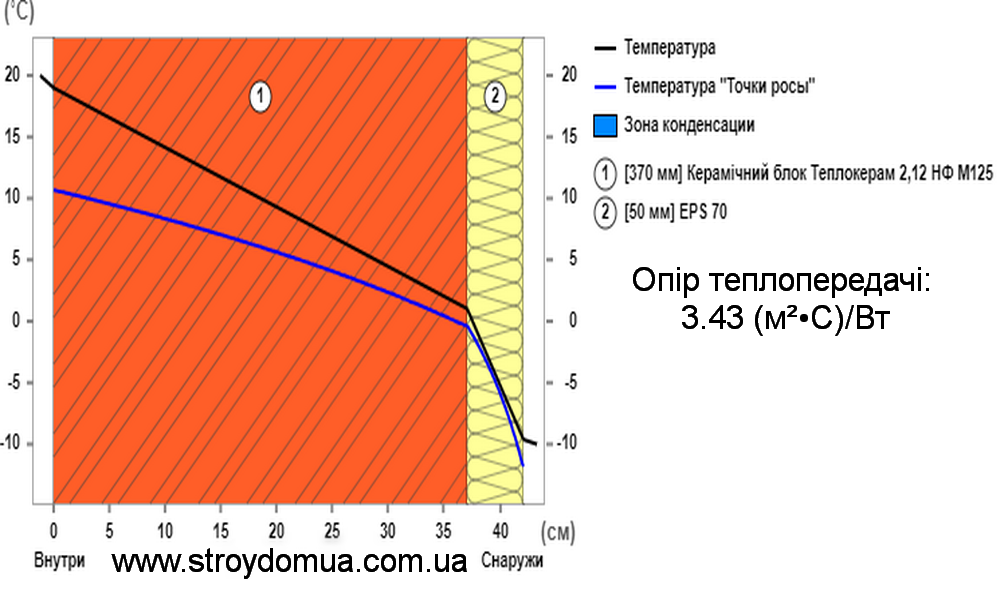

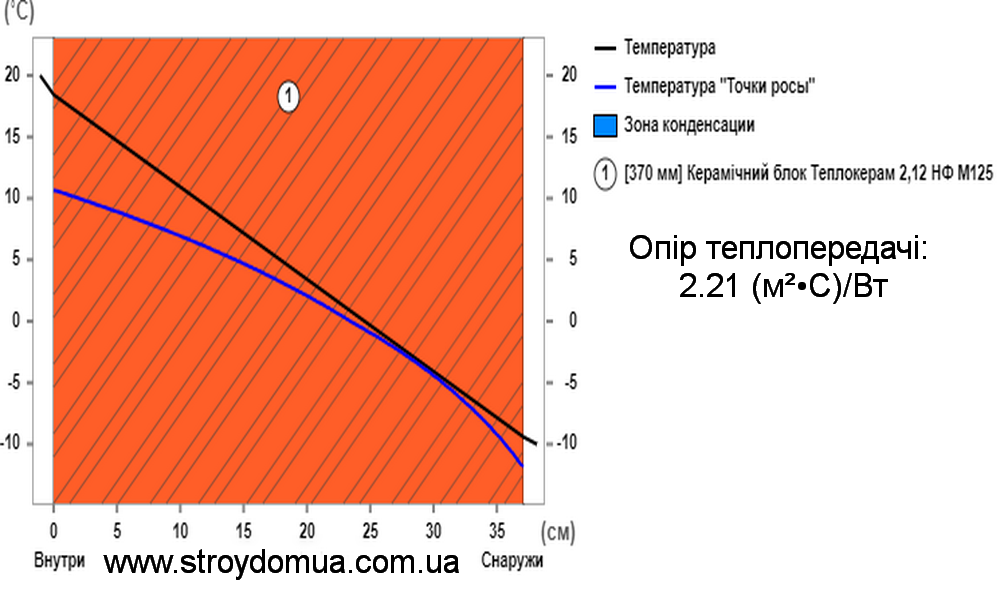

Теплотехнический расчет стены керамического блока «Теплокерам 2,12 НФ М125» с толщиной кладки полтора кирпича 370 мм. Он показал, что без утепления этот материал не соответствует нормам ДБН. При утеплении 50 мм. пенополистирола, такая стена полностью соответствует норме. А при утеплении 100 мм. теплотехнические показатели стены показывают хороший результат, и почти в 1,5 раза выше нормы. Наш расчет показывает, что проблем с увлажнением и точкой росы нет.

Газобетон D 500.

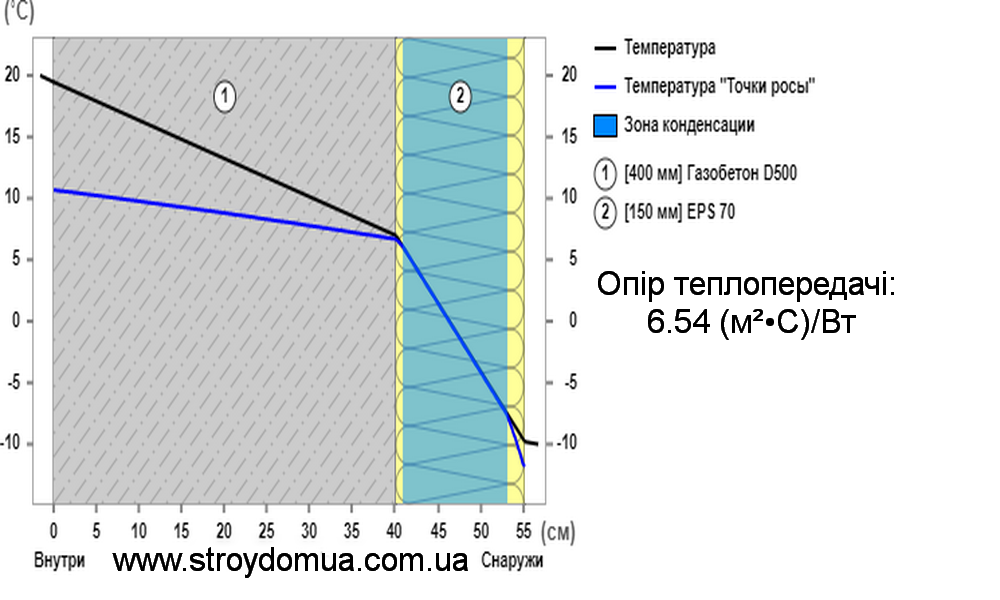

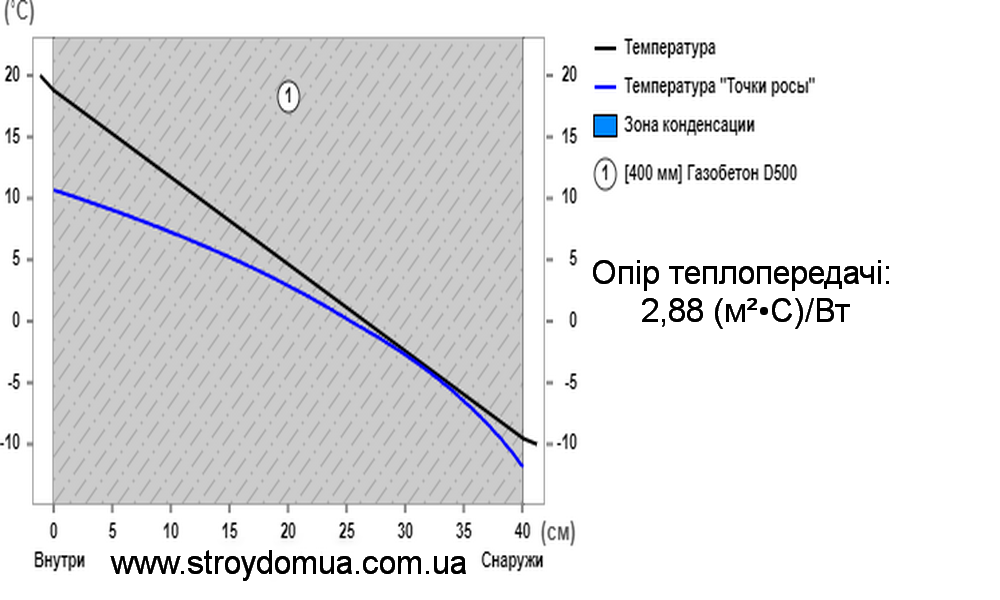

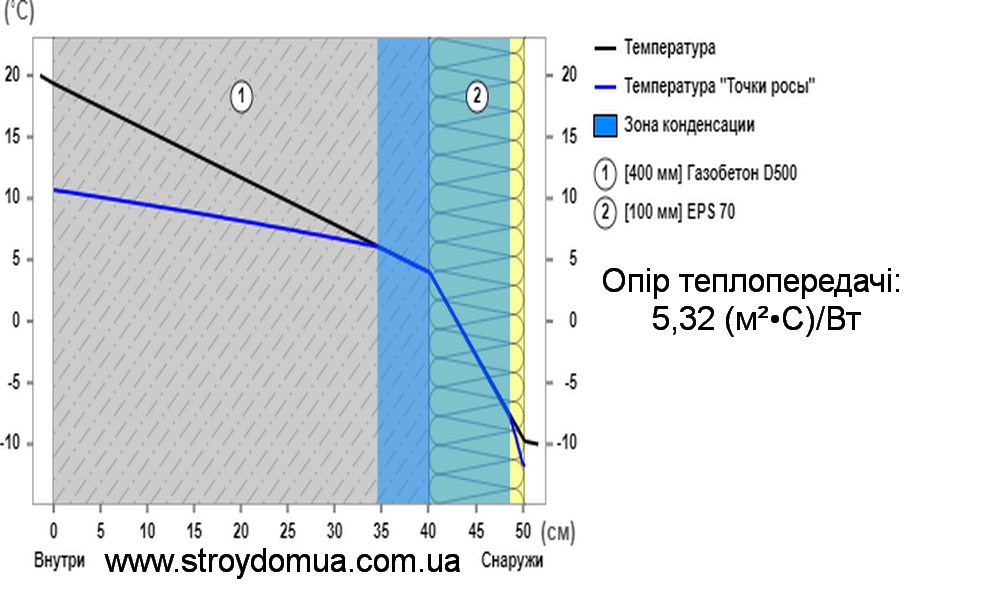

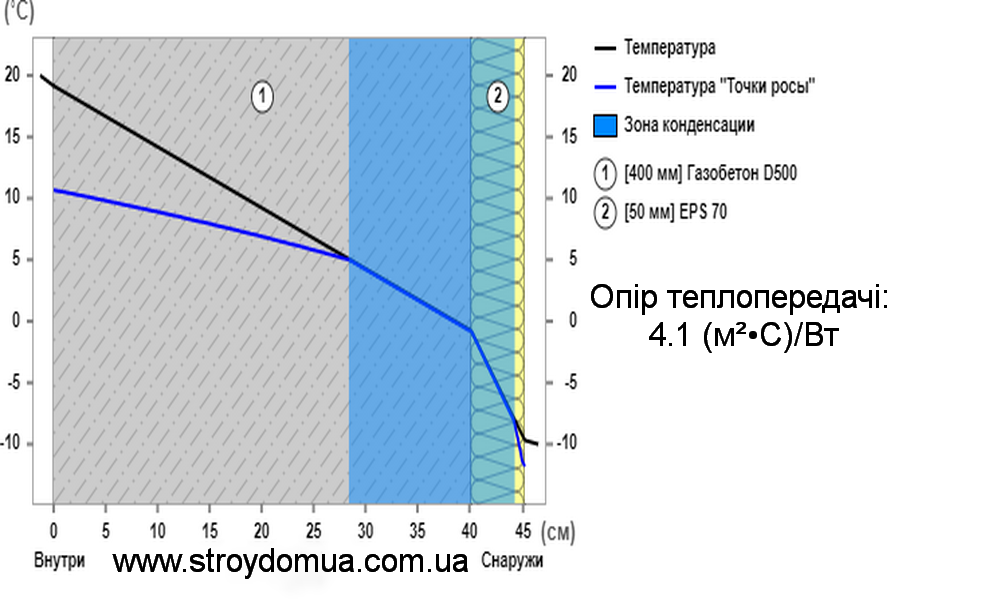

Следующий, столь популярный сегодня материал – это газобетон D 500. Примечательно, что этот теплый материал. Но при толщине стены 400 мм. термическое сопротивление ниже минимальной нормы. Но самое интересно, что утеплять газобетон нужно правильно. При утеплении 50 мм. пенополистирола норма теплового сопротивления соблюдена. Но при этом точка росы переходит в стену газобетона. Что в последствии приведет к переувлажнению газобетона и постепенному разрушению. Эту проблему решает только утеплении 150 мм. пенополистирола. В этом случае точка росы перемещается в основу утеплителя.

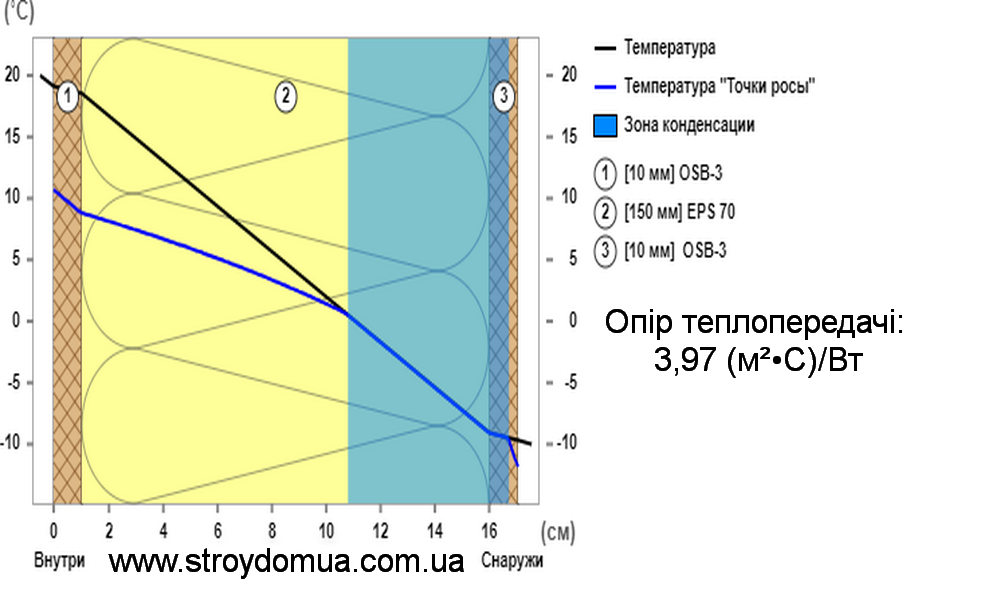

Теплотехнический расчет СИП панели 170 мм.

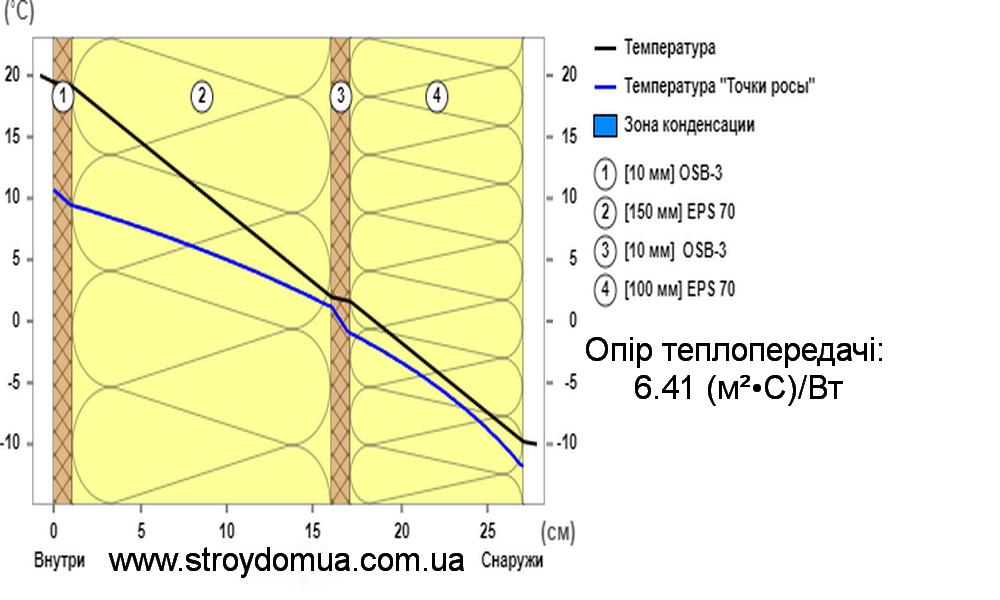

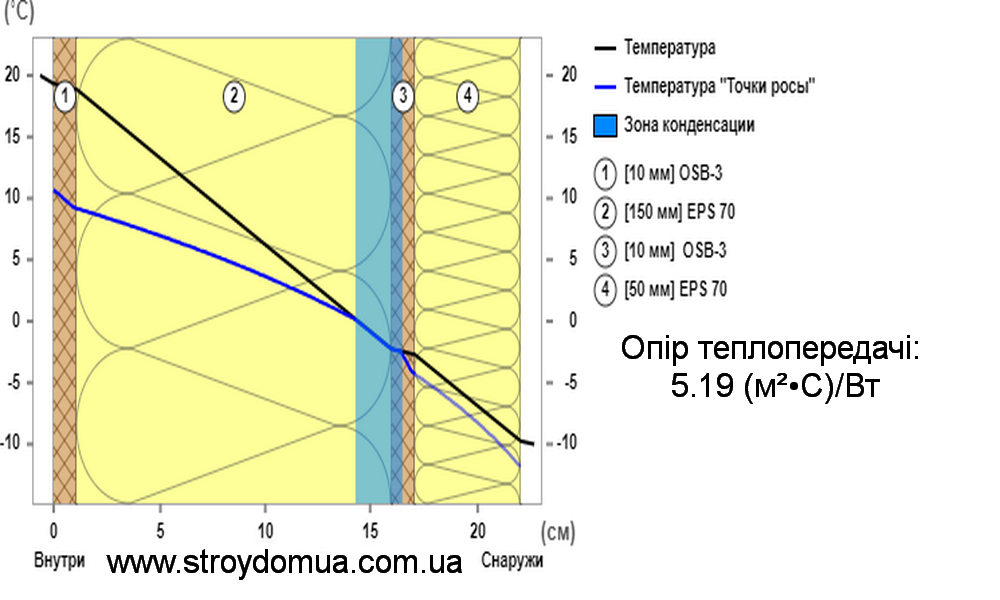

И последний материал – это СИП (SIP) панель с толщиной стены 170 мм. Наш расчет показывает, что изначально, без дополнительного утепления, тепловое сопротивление такой стены превышает норму. А при утеплении фасада 100 мм. пенополистирола показатели такой стены почти в 2 раза выше нормы. Что соответствуют нормам энергосберегающего дома, класса энергосбережения «А+»

Важно заметить, что в любом случае точка росы находится в толще утеплитель. И это не создает проблем с переувлажнением стены.

Вывод.

Из какого материала будет построен Ваш дом, решать Вам. Какой толщины утеплитель Вы выберете для своего фасада – решение за Вами. Но цифры говорят очевидное. Самым теплым строительным материалом для строительства Вашего дома будет СИП панель с толщиной всего лишь 170 мм. Именно СИП панель позволит достичь показателей энергосберегающего дома класса «А+»
Белый силикатный кирпич имеет низкий коэффициент теплового сопротивления при толщине стены 500 мм. Но при утеплении 100 мм. качественного пенополистирола эта проблема решается.
Несомненно, керамический блок – это хороший и теплый материал. Но при этом он так же нуждается в утеплении. Что еще больше повышает стоимость такого дома.
Что касается газоблока, то при его утеплении важно не ввести точку росы в толщу самой стены. Так как это приведет к переувлажнению и постепенному разрушению такой стены.
